ONDAS ESPEJOS Y LENTES

LA LUZ 1.- ¿Qué es la luz? La luz es una radiación que se propaga en forma de ondas. Las ondas que se pueden propagar en el vacío se llaman ONDAS ELECTROMAGNÉTICAS. La luz es una radiación electromagnética. Características de las ondas electromagnéticas Las ondas electromagnéticas se propagan en el vacío a la velocidad de 300000 km/s, que se conoce como "velocidad de la luz en el vacío" y se simboliza con la letra c (c = 300000 km/s). La velocidad de la luz en el vacío no puede ser superada por la de ningún otro movimiento existente en la naturaleza. En cualquier otro medio, la velocidad de la luz es inferior. La energía transportada por las ondas es proporcional a su frecuencia, de modo que cuanto mayor es la frecuencia de la onda, mayor es su energía. Las ondas electromagnéticas se clasifican según su frecuencia como puede verse en el siguiente diagrama: La LUZ es la radiación visible del espectro electromagnético que podemos captar con nuestros ojos. 2) Algunas propiedades de la luz La luz presenta tres propiedades características: Se propaga en línea recta. Se refleja cuando llega a una superficie reflectante. Cambia de dirección cuando pasa de un medio a otro (se refracta). 2.1.- La luz se propaga en línea recta La luz se propaga en línea recta. La línea recta que representa la dirección y el sentido de la propagación de la luz se denomina rayo de luz (el rayo es una representación, una línea sin grosor, no debe confundirse con un haz, que sí tiene grosor). Un hecho que demuestra la propagación rectilínea de la luz es la formación de sombras. Una sombra es una silueta oscura con la forma del objeto. ONDAS DE REFLEXIÓN

La reflexión de una onda es el rebote que experimenta cuando llega a un obstáculo grande, como una pared. Aunque el obstáculo absorba parte de la energía recibida (incluso vibrando si entra en resonancia) se produce también reflexión en la que se transmite de vuelta parte de la energía a las partículas del medio incidente.

En la figura adjunta se representa un frente de ondas plano llegando a una superficie horizontal con un cierto ángulo i de incidencia (se mide con respecto a la dirección normal, N) De acuerdo con el principio de Huygens, cuando el frente de ondas empieza a "tocar" la superficie, el punto A se convierte en un nuevo foco que emite ondas secundarias y según transcurre el tiempo y el frente AB va incidiendo, repiten este comportamiento todos los puntos de la superficie comprendidos entre A y C. El frente de ondas reflejado, DC, es el envolvente de las ondas secundarias que se han ido emitiendo durante un tiempo igual al periodo desde el tramo AC de la pared.

El video adjunto fue filmado por estudiantes en el laboratorio, usando la cubeta de ondas. Con una regla generaron un frente de ondas plano para observar su reflexión sobre una superficie plana. Como se ve la pérdida de energía que tiene lugar en el rebote es considerable. No obstante se aprecia bastante bien la igualdad entre el ángulo de incidencia y el ángulo de reflexión.

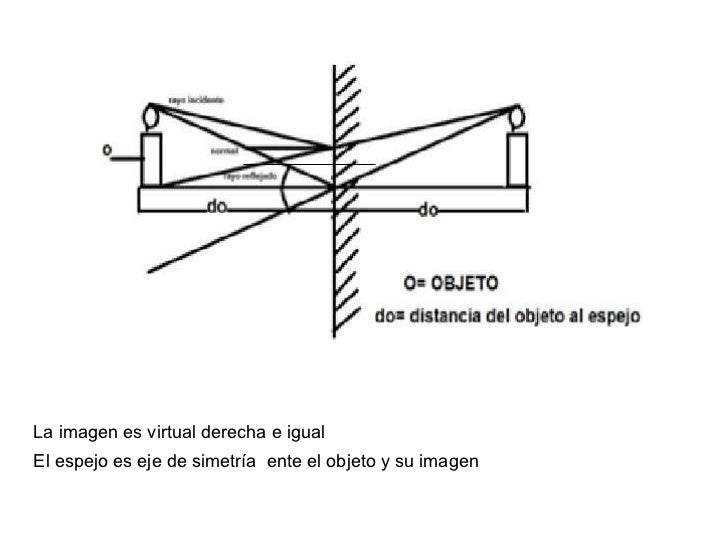

Aplicando leyes de geometría elemental al proceso, se llega a la conclusión de que el ángulo de incidencia i es igual al ángulo de reflexión r (ley de la reflexión) Puedes consultar la deducción de esta ley en el documento vinculado.

ONDAS DE REFRACCIÓN

La refracción de una onda consiste en el cambio de dirección que experimenta cuando pasa de un medio a otro distinto. Este cambio de dirección se produce como consecuencia de la diferente velocidad de propagación que tiene la onda en ambos medios.

En la figura adjunta se representa la refracción de una onda plana desde un medio 1 a otro medio 2, suponiendo que la velocidad de propagación es menor en el segundo medio que en el primero. A medida que el frente de ondas AB va incidiendo en la superficie de separación, los puntos AC de esa superficie se convierten en focos secundarios y transmiten la vibración hacia el segundo medio. Debido a que la velocidad en el segundo medio es menor, la envolvente de las ondas secundarias transmitidas conforma un frente de ondas EC, en el que el punto E está más próximo a la superficie de separación que el B. En consecuencia, al pasar al segundo medio los rayos se desvían acercándose a la dirección normal N. Mediante un razonamiento similar se comprueba que la desviación de la dirección de propagación tiene lugar en sentido contrario cuando la onda viaja de un medio donde su velocidad de propagación es menor a otro en el que es mayor.

ONDAS TRANSVERSALES Cuando una cuerda tensa se pulsa o se roza la perturbación resultante se propaga a lo largo de ella. Dicha perturbación consiste en la variación de la forma de la cuerda a partir de su estado de equilibrio: los segmentos de la cuerda se mueven en una dirección perpendicular a la cuerda y por tanto perpendicularmente a la dirección de propagación de la perturbación. Una onda en la que la perturbación es perpendicular a la dirección de propagación se denomina onda transversal.

Supón que produces una onda en una cuerda agitando el extremo libre hacia arriba y hacia abajo. En este caso el movimiento de la cuerda es perpendicular a la dirección del movimiento de la onda. Cuando el movimiento del medio (en este caso, la cuerda) es perpendicular a la dirección en que se propaga la onda, decimos que se trata de una onda transversal. Las ondas que se producen en las cuerdas tensas de los instrumentos musicales y en las superficies de los líquidos son transversales. También las ondas electromagnéticas que constituyen las ondas de radio y la luz son transversales. ONDAS LONGITUDINALES Las ondas en las que la perturbación es paralela a la dirección de propagación se denominan longitudinales. Un ejemplo muy importante lo constituyen las ondas sonoras propagándose en cualquier medio material (sólido, líquido o gaseoso). Durante la propagación de la onda, las moléculas del medio oscilan en la dirección de propagación.   No todas las ondas son transversales. En ciertos casos las partículas del medio se mueven de un lado a otro en la misma dirección en la que se propaga la onda. Las partículas se mueven a lo largo de la dirección de la onda en vez de hacerlo en sentido perpendicular. Una onda de este tipo es una onda longitudinal. Las ondas sonoras son ondas longitudinales Ondas y sonido Una onda es una perturbación que avanza o que se propaga en un medio material o incluso en el vacío. Cuando estas ondas necesitan de un medio material, se llaman ondas mecánicas. Las únicas ondas que pueden propagarse en el vacío son las ondas electromagnéticas. El sonido es un tipo de onda mecánica que se propaga únicamente en presencia de un medio material. Un cuerpo al vibrar imprime un movimiento de vaivén (oscilación) a las moléculas de aire que lo rodean, haciendo que la presión del aire se eleve y descienda alternativamente. Estos cambios de presión se trasmiten por colisión entre las moléculas de aire y la onda sonora es capaz de desplazarse hasta nuestros oídos. Las partes de la onda en que la presión aumenta (las moléculas se juntan) se llaman compresiones y aquellas en que la presión disminuye (las moléculas se alejan) se llaman enrarecimientos. Según la dirección de propagación, clasificamos las ondas en dos tipos: Ondas Longitudinales: Es cuando la vibración de la onda es paralela a la dirección de propagación de la propia onda. Estas ondas se deben a las sucesivas compresiones y enrarecimientos del medio, de este tipo son las ondas sonoras. Un resorte que se comprime y estira también da lugar a una onda longitudinal. El sonido se trasmite en el aire mediante ondas longitudinales. Otro ejemplo de onda longitudinal es aquella que se produce cuando se deja caer una piedra en un estanque de agua, Se origina una perturbación que se propaga en círculos concéntricos que, al cabo del tiempo, se extienden a todas las partes del estanque.  Ondas Transversales: Donde la vibración es perpendicular a la dirección de la onda. Las ondas transversales se caracterizan por tener montes y valles.Por ejemplo, las ondas que se forman sobre la superficie del agua al arrojar una piedra o como en el caso de una onda que se propaga  a lo largo de una cuerda tensa a la que se le sacude por uno de sus extremos. Características generales o elementos de las ondas Tren de ondas: Todas las ondas al moverse lo hacen una tras otra como si fuera un tren de donde se coloca un vagon tras otro. Nodo: Es el punto donde la onda cruza la línea de equilibrio. Elongación: Es la distancia entre cualquier punto de onda y su posición de equilibrio. Cresta, monte o pico: es el punto más alto de una onda Valle: Es el punto más bajo de una onda. Periodo: Tiempo que tarda en efectuarse una onda o vibracion completa, se mide en segundos o s/ciclo se representa con una T mayúscula. Notemos que el periodo (T) es igual al recíproco de la frecuencia (f) y viceversa. Amplitud (A) : Es la maxima separacion de la onda o vibración desde su punto de equilibrio. La longitud de onda (λ) es la distancia entre dos máximos o compresiones consecutivos de la onda. En las ondas transversales la longitud de onda corresponde a la distancia entre dos montes o valles, y en las ondas longitudinales a la distancia entre dos compresiones contiguas. También podemos decir que es la distancia que ocupa una onda completa, se indica con la letra griega lambda (Λ) y se mide en metros. A la parte superior de la onda se le llama cresta y a la inferior se le llama valle. Tomaremos como ejemplo ilustrativo una onda transversal. Frecuencia: Es el número de ondas producidas por segundo. La frecuencia se indica con la letra f minúscula. Se mide en ciclos/ segundo o hertz (Hz). Coincide con el número de oscilaciones por segundo que realiza un punto al ser alcanzado por las ondas. Las dos magnitudes anteriores, longitud y frecuencia, se relacionan entre sí para calcular la velocidad de propagación de una onda. Velocidad de propagación: Es la relación que existe entre un espacio recorrido igual a una longitud de onda y el tiempo empleado en recorrerlo. Se indica con la letra V y es igual al producto de la frecuencia (f) por la longitud de onda (λ). Matemáticamente se expresa así:  por lo tanto fórmula que nos indica que la longitud de onda λ y la frecuencia f son dos magnitudes inversamente proporcionales, es decir que cuanto mayor es una tanto menor es la otra. Periodo: Es el tiempo (en segundos) que tarda un punto en realizar una oscilación completa al paso de una onda. Se abrevia con la letra (T). La frecuencia (f) se relaciona con el periodo según la fórmula Volvamos a la fórmula  para reemplazar en ella f (frecuencia), y nos queda la fórmula Lo cual nos indica que también podemos calcular la velocidad si conocemos la longitud  (λ) y el periodo (en segundos) de una onda. Como vemos, podemos relacionar estas magnitudes  y conociendo los valores de algunas de ellas podemos determinar los valores de las otras, usando las fórmulas indicadas. Para ejercitar la materia desarrollemos algunos problemas Problema 1 El edificio Platinum, ubicado en Santiago, se mece con una frecuencia aproximada a 0,10 Hz. ¿Cuál es el periodo de la vibración? Datos: Frecuencia  f = 0,10 Hz Fórmula: Reemplazamos los valores Calculamos Tseg Respuesta: El periodo (intervalo de duración entre dos crestas de una onda) es de 10 segundos. Problema 2 Una ola en el océano tiene una longitud de 10 m. Una onda pasa por una determinada posición fija cada 2 s. ¿Cuál es la velocidad de la onda? Datos: Longitud  (λ) = 10 m Periodo (Tseg) = 2 seg Velocidad (V) =  ¿ Fórmula: Reemplazamos valores Respuesta: La velocidad de una onda de 10 metros que pasa por una posición fija cada 2 segundos es de 5 m/s Problema 3 Ondas de agua en un plato poco profundo tienen 6 cm de longitud. En un punto, las ondas oscilan hacia arriba y hacia abajo a una razón de 4,8 oscilaciones por segundo. a) ¿Cuál es la rapidez de las ondas?, b) ¿cuál es el periodo de las ondas? Datos: longitud (λ) = 6 cm frecuencia (f) = 4,8 Hz Fórmula: Periodo (T) = ¿ Velocidad (V) = ¿ Para calcular la velocidad (V) necesitamos conocer la longitud (6 cm) y el periodo (T), ya que la fórmula de V es y la fórmula para determinar el periodo (T) la obtenemos de reemplazamos valores y queda entonces quedará Respuestas La rapidez o velocidad de las ondas es de 28,8 cm/s;  y el periodo de cada onda es de 0,2083333 seg. Problema 4 Ondas de agua en un lago viajan 4,4 m en 1,8 s. El periodo de oscilación es de 1,2 s. a) ¿Cuál es la rapidez de las ondas?, b) ¿cuál es la longitud de onda de las ondas? Datos: Distancia recorrida por las ondas: 4,4 m Tiempo en recorrer esa distancia: 1,8 seg Periodo: 12,2 seg Primero calculamos la velocidad Ahora, calculamos la frecuencia (f) Luego, calculamos la longitud de onda (l) Respuestas La rapidez o velocidad de las ondas es de 2,4444 m/s;  y la longitud de cada onda es de 2,9333 m Problema 5 Calcular la longitud de onda de una nota musical con una frecuencia de 261 Hz. Considerando que la velocidad de propagación del sonido en el aire a 15° C es de 340 m/seg, entonces se tiene, v = 340 m/seg ;           f =261 Hz ;      por lo tanto la longitud de onda es, El efecto Doppler Cuando una fuente de sonido se acerca o aleja de un observador, el tono del sonido percibido varía. Este fenómeno se conoce como efecto Doppler y fue explicado por primera vez en 1842 por el físico austriaco Christian Doppler (1803-1853). Tomemos por ejemplo la sirena de una ambulancia. Cuando se acerca, las ondas sonoras que se propagan hacia delante están más apretadas, y llegan a nuestros oídos con más frecuencia y la sirena tiene un tono más agudo. Cuando se aleja, las ondas que se propagan hacia atrás están mas separadas, de frecuencia más baja y el sonido es más grave. Cuanto mayor es la velocidad de la fuente de sonido mayor es el cambio de frecuencia. Ondas estacionarias Cuando dos ondas de igual amplitud, longitud de onda y velocidad avanzan en sentido opuesto a través de un medio se forman ondas estacionarias. Por ejemplo, si se ata a una pared el extremo de una cuerda y se agita el otro extremo hacia arriba y hacia abajo, las ondas se reflejan en la pared y vuelven en sentido opuesto. Esta onda tiene la misma frecuencia y longitud de onda que la onda original. Con determinada frecuencias las dos ondas, propagándose en sentidos contrarios interfieren para producir una onda estacionaria. Estas ondas están caracterizadas por la aparición de puntos en reposo (nodos) y puntos con amplitud vibratoria máxima (vientre). Esto es posible observarlo en las cuerdas vibrantes, como en las cuerdas de guitarra, y en los tubos sonoros. Las ondas estacionarias no son ondas viajeras sino los distintos modos de vibración de una cuerda, una membrana, aire en un tubo, etc. Cuerdas vibrantes Una cuerda, tendida entre dos puntos fijos, es susceptible de emitir un sonido gracias a sus vibraciones. La nota producida por una cuerda vendrá determinada por la longitud (L), la tensión (T), la densidad (d) y la sección (S). Así, si disponemos de una cuerda muy tensa y fina, obtendremos una nota aguda; y por el contrario, si la cuerda está poco tensa y es gruesa, la nota será grave. La frecuencia se puede encontrar a partir de la fórmula:  Resonancia La frecuencia a la que un objeto vibra de manera natural se llama su frecuencia de resonancia, si un sonido que posea esa frecuencia se emite en las proximidades de un objeto, este capta la energía de la onda sonora y vibra de manera natural produciéndose la resonancia. Cuando la música suena alta en una habitación, determinadas notas harán que resuene un objeto situado cerca de los parlantes. Una copa de cristal se puede romper si un cantante es capaz de emitir un sonido de frecuencia igual a la frecuencia natural de la copa. En resumen, un cuerpo vibra por resonancia cuando llegan a él vibraciones de frecuencia igual a la propia vibración del cuerpo. Espectro sonoro, Infrasonido y Ultrasonido No todas las ondas sonoras pueden ser percibidas por el oído humano, el cual es sensible únicamente a aquellas cuya frecuencia están comprendida entre los 20 y los 20.000 Hz, pudiendo variar de una persona a otra. A las perturbaciones de frecuencia inferior a los 20 Hz se les denomina infrasonidos y  a las que la tienen rango superior a 20.000 Hz, ultrasonido. Tanto el infrasonido como el ultrasonido no son perceptibles por el oído humano. El infrasonido es el tipo de onda generada por grandes fuentes sonoras, como es el caso de los terremotos y volcanes, así como por maquinarias muy pesadas. Se ha comprobado que este tipo de onda puede provocar movimiento e irritación de los órganos internos del cuerpo. El ultrasonido tiene muchas aplicaciones en diferentes campos de la física, la química, la tecnología y la medicina. Se utiliza a menudo en medicina porque, a diferencia de los rayos X, las ondas ultrasónicas no perjudican a los tejidos humanos. La ecografía se basa en la emisión de dichas ondas a través de la piel hacia los órganos en exploración, estos las reflejan y los ecos son recogidos por un escáner que forma en ellos una imagen sobre una pantalla. El ultrasonido también es utilizado en la medición de profundidades marítimas, para localizar cardúmenes, con lo que resulta una excelente ayuda para la pesca, así como para detectar barcos hundidos y submarinos. Se le utiliza además en la industria para le detección de grietas en los metales, por medio de la diferencia en los ecos reflejados en la grieta. Otro tipo de aplicación de las ondas ultrasonoras es la de matar microorganismos; al enfocar sobre ellos un haz ultrasónico, los hace entrar en rapidísima vibración, con lo cual mueren. Existen animales capaces de emitir ondas ultrasonoras: Los delfines, por medio de fuertes chasquidos que rebotan en los objetos produciendo ecos, pueden localizar peces y otros objetos submarinos. Los murciélagos son capaces de viajar y detectar obstáculos por medio de las ondas ultrasónicas que son capaces de emitir y percibir.
